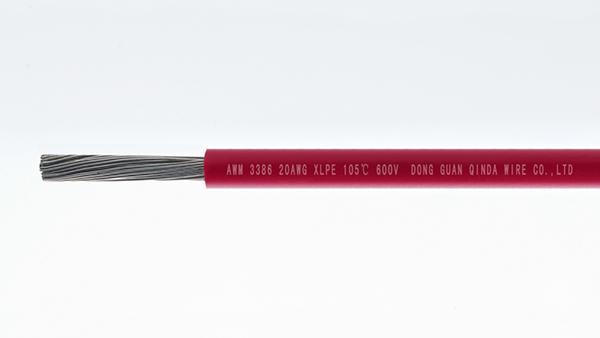

UL3386 VPE-isolierte Kabel

Anwendung von den VPE-isolierten Kabeln
Die VPE-isolierten Kabel sind für interne Verdrahtung in den Haushaltsgeräten, Temperatursensoren, elektrischen und elektronischen Ausrüstungen verwendet.

Technische Parameter von den Gummikabeln
Nennspannung: 600V
Nenntemperatur: 105℃
Standard: UL758

Spezifikationen von den VPE-isolierten Kabeln
UL3386 Angebote Leiter Isolierung Toleranz Mm Maximaler Leiterwiderstand Ω/km ( VAC/min ) Durchschlagsfestigkeit
Temperatur ℃ Spannung V AWG Nr./mm Dicke mm O.D
Mehradrige Kabel 105 ℃ 600V 30 7/0.100 0.76 185 0.10 361 2000
28 7/0.127 0.76 1.90 0.10 227
26 7/0.160 0.76 2.10 0.10 143
24 11/0.160 0.76 2.20 0.10 89.3
22 17/0.160 0.76 2.40 0.10 62.5
20 21/0.180 0.76 2.60 0.10 39.5
18 34/0.180 0.76 2.80 0.10 24.4
16 26/0.254 0.76 3.10 0.15 15.6
14 41/0.254 0.76 3.50 0.20 9.90
12 65/0.54 0.76 4.10 0.20 6.24
10 1/0.254 0.76 4.80 0.25 4.15
Einadrige Kabel 105 ℃ 600V 30 105/0.254 0.76 1.80 0.10 377
28 1/0.320 0.76 1.85 0.10 232
26 1/0.404 0.76 1.95 0.10 155
24 1/0.500 0.76 2.15 0.10 92.4
22 1/0.643 0.76 2.30 0.10 60.1
20 1/0.813 0.76 2.45 0.10 37.0
