RG Koaxialkabel mit Kupfergeflecht hat ausgezeichnete Übertragungseigenschaft und kann stabil in 3G-Kommunikationsnetz laufen. Mit starker anti-elektromagnetischen Interferenz und Biegefestigkeit, guter Flexibilität eignet sich das Produkt für die faltenden und drehbaren elektronischen Produkte. Diese Koaxialkabel bestechen durch gute Wärmebeständigkeit, den Feuerwiderstand und die atmosphärische Beständigkeit, und sie können bei der Temperatur von -55 ℃ bis -250 ℃ arbeiten. Diese Kabel sind für die Hochgeschwindigkeits-Signalübertragung sehr geeignet, hauptsächlich für die festen oder mobilen Funkkommunikationen und die Übertragung von Radiofrequenzsignalen in den elektronischen Vorrichtungen.
Technische Parameter
Nennspannung: 1000V
Nenntemperatur: -55~200℃
Standards: MIL-C-17

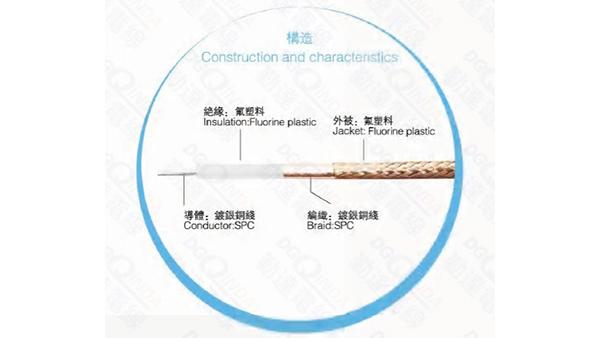

Material:Isolationsschicht, die äußere Schicht aus Fluorkunststoff, Leiter; Das geflochtene Material ist versilberter Kupfer (SPC)
Farbe: Schwarz, weiß, rot, braun, gelb, blau, grün, gelbgrün, transparent
| Typ | Innere Struktur mm | Durchmesser der Isolierschicht mm | Drahtumflechtung | Gesamtdurchmesser mm | Impedanz Ω | Dämpfung≤dB/100mm | ||
| 400M Hz | 1000M H z | 3000M Hz | ||||||
| RG-142/U | 1 / 0 . 93 | 3.0±0 . 18 | Doppelt versilberter Kupferdraht | 4.23±0 . 15 | 50±3 . 5 | 21 | 52 | 93 |
| RG-178/U | 7 / 0 10 | 0.87±0.07 | Einlagiger versilberter Kupferdraht | 1.80±0 . 15 | 50± 3 .5 | 85 | 180 | 340 |
| RG-17 9 / U | 7 / 0 . 10 | 1 . 50±0 . 18 | Einlagiger versilberter Kupferdraht | 2.50 ±0.15 | 75±3 . 5 | 50 | 130 | 200 |
| RG-180/U | 7 / 0 . 10 | 2.59±0 . 18 | Einlagiger versilberter Kupferdraht | 3.5 8±0.15 | 95±3 . 5 | 32 | 61 | 134 |
| RG-316/U | 7 / 0 . 17 | 1.50± 0.18 | Einlagiger versilberter Kupferdraht | 2.50±0.15 | 50±3.5 | 45 | 95 | 180 |
| RG-30 2 / U | 1 / 0.64 | 3.0 ±0.18 | Doppelt versilberter Kupferdraht | 4.23±0.15 | 75±3 . 5 | 31 | 57 | 105 |
| RG-303/U | 1 / 0 . 93 | 3.0±0. 18 | Einlagiger versilberter Kupferdraht | 4.23±0.15 | 50±3 . 5 | 2 3 | 53 | 95 |
| RG-30 4 / U | 1 / 1 .4 9 | 4 . 6±0.18 | Doppelt versilberter Kupferdraht | 7.10±0.15 | 50±3.5 | 14 | 27 | 48 |
| RG-400/U | 19/0.20 | 3.0±0. 18 | Doppelt versilberter Kupferdraht | 4.23±0.15 | 50±3.5 | 22 | 52 | 93 |
| RG-404/U | 7/ 0 . 10 | 0.87± 0.07 | Einlagiger versilberter Kupferdraht | 1.80±0.15 | 50±3.5 | 85 | 180 | 340 |
