UL1015 Kabel und Leitungen aus PVC

Anwendung von den VPE-isolierten Kabeln
Die UL1015 Kabel und Leitungen aus PVC werden weit verbreitet in der Luftfahrt, in der Metallurgie und Erdölindustrie, in den Elektro- und Elektronikgeräten, Messgeräten, Haushaltsgeräten, Beleuchtungsanlagen, Transformatoren, Motoren, Automobilen usw. verwendet.

Technische Parameter von den Gummikabeln
Nennspannung: 600V
Nenntemperatur: -60℃~+105℃
Standard: UL758 UL1581 CSA SGS

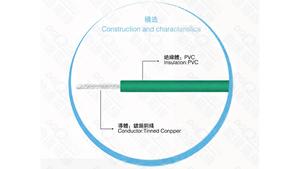

Material: Isoliermaterial ist PVC, und der Leiter besteht aus dem verzinnten Kupferdraht.

Dimension
AWG Leiter Isolierung Max.Widerstand ( Ω/KM ) Zulässige aktuelle Referenz Gewicht kg/km Einheitslänge It/m
Zahl der Leitungen Nr. Durchmesser der Leitungen mm OD Dicke OD
30 7 0 . 10 0.30 0.76 1.80 361 1.5 4.23 (1220)(4000)
28 7 0 . 12 0.36 0.76 1.85 242 2.0 4 64 (1220)(4000)
26 7 0.16 0.50 0.76 2.00 143 3.0 5.75 (1220)(4000)
24 7 0.20 0.60 0.76 2.10 89.3 4.0 6.85 (915)(3000)
22 7 0.254 0.80 0.76 2.30 56.1 6.0 8.89 (915)(3000)
20 11 0.254 1.00 0.76 2.50 35.3 8.0 11.5 (915)(3000)
18 16 0.254 1.20 0.76 2.70 22.2 13 14.7 (915)(3000)
16 26 0.254 1.50 0.76 3.00 16.6 18 20.5 (610)(2000)
14 41 0.254 1.90 0.76 3.50 9.50 24 30.0 (610)(2000)
12 65 0.254 2.40 0.76 4.00 5.53 30 43.5 (305)(1000)
10 105 0.254 3.00 0.76 4.50 3.95 40 63.8 (305)(1000)
9 133 0.254 3.40 0.76 5.00 3.30 46 79.9 (305)(1000)
8 133 0.280 3.80 1.20 6.20 2.62 59 107 Bestellanforderungen
7 133 0.310 4.20 1.20 6.60 1.93 72 127 Bestellanforderungen
6 133 0.354 4.80 1.60 8.00 1.58 84 173 Bestellanforderungen
5 133 0.400 5.40 1.60 8.60 1.23 96 212 Bestellanforderungen
4 133 0.446 6.00 1.60 9.20 1.03 110 256 Bestellanforderungen
3 133 0.500 6.80 1.60 10.0 0.78 123 313 Bestellanforderungen
2 133 0.562 7.50 1.60 10.7 0.55 151 382 Bestellanforderungen
1 133 0.631 8.50 2.00 12.5 0.48 164 496 Bestellanforderungen
1/0 133 0.710 9.50 2.00 13.5 0.39 188 609 Bestellanforderungen
2/0 133 0.800 10.6 2.00 14.6 0.31 200 754 Bestellanforderungen
3/0 133 0.900 12.0 2.00 16.0 0.24 255 935 Bestellanforderungen
4/0 133 1.000 13.5 2.00 17.5 0.19 310 1142 Bestellanforderungen
