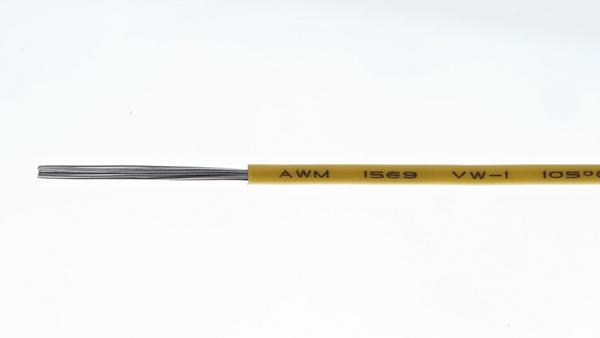

UL1569 Kabel und Leitungen aus PVC

Anwendung von den VPE-isolierten Kabeln
Die UL1569 Kabel und Leitungen werden weit verbreitet in der Luftfahrt, in der Metallurgie und Erdölindustrie, in den Elektro- und Elektronikgeräten, Messgeräten, Haushaltsgeräten, Beleuchtungsanlagen, Transformatoren, Motoren, Automobilen usw. verwendet.

Technische Parameter von den Gummikabeln
Nennspannung: 300V
Nenntemperatur: -60~+105℃
Standard: UL758, UL1581

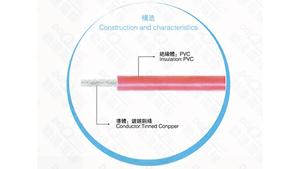

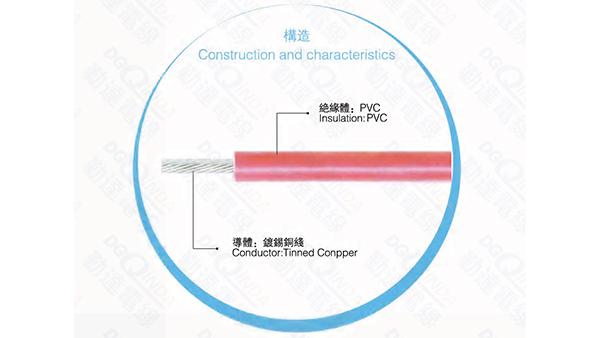

Material: Isoliermaterial ist PVC, und der Leiter besteht aus dem verzinnten Kupferdraht.

Dimension
AWG Leiter Isolierung Max.Widerstand ( Ω/KM ) Zulässiger Strom zur Referenz Gewicht kg/km Einheitslänge ft/m
Nr. mm OD Dicke OD
30 7 0.10 0.30 0.40 1.10 361 1.5 1.84 (1220)(4000)
28 7 0.12 0.36 0.40 1.15 242 2.0 2.15 (1220)(4000)
26 7 0.16 0.50 0.40 1.30 143 3.0 3.06 (1220)(4000)
24 7 0.20 0.60 0.40 1.40 89.3 4.0 3.96 (915)(3000)
22 7 0.254 0.80 0.40 1.60 56.1 6.0 5.67 (915)(3000)
20 11 0.254 1.00 0.40 1.80 35.3 8.0 8.0 (915)(3000)
18 16 0.254 1.20 0.40 2.00 22.2 13 10.8 (915)(3000)
16 26 0.254 1.50 0.40 2.30 16.6 18 16.1 (610)(2000)
14 41 0.254 1.90 0.40 2.70 9.50 24 24.2 (610)(2000)
12 65 0.254 2.40 0.40 3.20 5.53 30 36.7 (305)(1000)
10 105 0.254 3.00 0.40 3.80 3.95 40 56.9 (305)(1000)
9 133 0.254 3.40 0.80 5.00 3.30 46 79.9 (305)(1000)
B 133 0.280 3.80 0.80 5.40 2.62 59 96 Bestellanforderungen
7 133 0.310 4.20 0.80 5.80 1.93 72 115 Bestellanforderungen
6 133 0.354 4.80 0.80 6.40 1.58 84 146 Bestellanforderungen
5 133 0.400 5.40 0.80 7.00 1.23 96 183 Bestellanforderungen
4 133 0.446 6.00 0.80 7.60 1.03 110 224 Bestellanforderungen
3 133 0.500 6.80 0.80 8.40 0.78 123 279 Bestellanforderungen
2 133 0.562 7.50 0.80 9.10 0.55 151 345 Bestellanforderungen
